Tout ce que vous devez savoir sur une machine de remplissage pour des lignes de production efficaces

Contenu afficher

En ce qui concerne les opérations de fabrication et d'emballage, l'efficacité, et la précision ont priorité Un goulot d'étranglement dans la ligne a la capacité de retarder l'ensemble de la production, en guérissant les coûts supplémentaires Une machine de remplissage est l'un des composants clés qui remplissent les conteneurs avec une certaine quantité de produit Les machines de remplissage assurent que chaque paquet répond aux exigences spécifiques de volume des boissons, cosmétiques, médicaments et produits chimiques, donc simplifier les procédures et augmenter la productivité Il s'agit d'un guide complet pour remplir les machines décrivant comment elles fonctionnent et les différents types de celles-ci, tout en énumérant les facteurs importants à considérer avant de payer pour une. L'apprentissage de ces machines est l'autre point de départ pour optimiser votre processus de production, diminuer les déchets, et gagner de l'avantage sur vos concurrents.

Comprendre le fonctionnement d'une machine de remplissage

Principes de base des machines de remplissage

Toutes les machines de remplissage fonctionnent selon quelques principes fondamentaux :

Mesure du produit : La machine doit mesurer avec précision le produit à distribuer Cela peut être fait par volume, poids, niveau, ou compte.
Transfert de produits : Le produit est déplacé d'un réservoir de rétention ou d'une trémie vers le conteneur via un système de pompes, de pistons ou de tarières.
Manipulation des conteneurs : La machine gère le flux des conteneurs, les positionne pour le remplissage et les déplace le long de la chaîne de production.
Système de contrôle : Un système de contrôle central, souvent un contrôleur logique programmable (PLC), coordonne toutes les actions, garantissant le maintien du timing et de la précision.

Composants d'une machine de remplissage de liquide

Bien que les conceptions varient, la plupart des machines de remplissage de liquides partagent plusieurs composants clés qui fonctionnent ensemble pour garantir un processus fluide et précis.

Trémie/réservoir de maintien : C'est là que le produit liquide en vrac est stocké avant d'être distribué.
Buses de remplissage : Ce sont les points de livraison, distribuant le liquide dans les récipients Le nombre et la conception des buses peuvent varier en fonction de la capacité de la machine et de la viscosité du produit.
Mécanisme piston/pompe : Ce composant est le coeur de la machine, chargé de prélever le produit de la trémie et de le pousser à travers les buses.
Système de convoyeur : Un convoyeur automatisé déplace les conteneurs vers et depuis la station de remplissage.
Panneau de configuration (IHM) : L'interface homme-machine permet aux opérateurs de définir des paramètres tels que le volume de remplissage, la vitesse et le timing.

Comment fonctionne un remplisseur de piston

Les charges à piston sont l’un des types de volumétrie les plus courants machines de remplissage, 1, notamment pour les liquides et semi-liquides Leur fonctionnement est simple mais très efficace :

Accident vasculaire cérébral d'admission : Un piston se rétracte dans un cylindre, créant un vide qui aspire un volume précis de produit de la trémie dans le cylindre.
Interrupteur de vanne : Une vanne rotative change alors de position, fermant le chemin de la trémie et ouvrant le chemin vers la buse de remplissage.
Accident vasculaire cérébral de distribution : Le piston pousse vers l'avant, expulsant le produit du cylindre, à travers la buse et dans le récipient.

Le volume du remplissage est déterminé par le diamètre du cylindre et la longueur de la course du piston, les deux pouvant être ajustés pour différentes tailles de récipient.

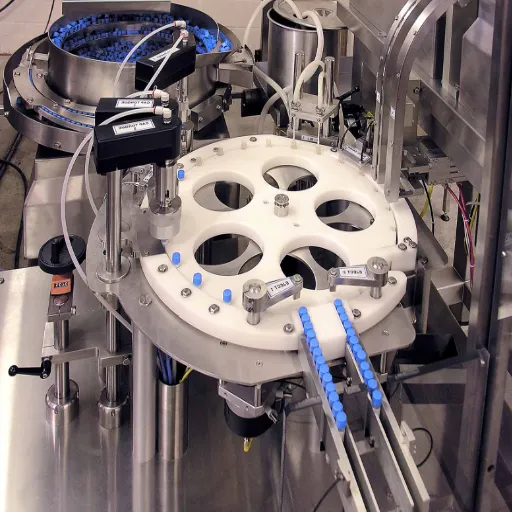

Types de machines de remplissage de liquides

Aperçu des différentes machines de remplissage

Voici une ventilation des types de machines de remplissage les plus couramment utilisés dans les chaînes de production :

Remplisseurs de piston : Idéal pour une large gamme de viscosités liquides, des liquides minces comme l'eau aux pâtes épaisses comme les crèmes Ils sont très précis et polyvalents.
Remplisseurs gravitaires : Convient le mieux aux liquides minces et à écoulement libre Ils fonctionnent en permettant au produit de s'écouler d'un réservoir de rétention dans des conteneurs par gravité jusqu'à ce qu'un niveau spécifique soit atteint.
Remplisseurs de pompe : Utiliser divers types de pompes (par exemple, pompes à lobes, à engrenages ou à cavité progressive) pour déplacer le produit Cela les rend adaptées à un large spectre de viscosités et de produits contenant des particules.
Remplisseurs de débordement : Conçu pour remplir les contenants à un niveau constant, indépendamment des variations mineures du volume du contenant Ceci est parfait pour les contenants transparents où l'attrait visuel est important Le produit excédentaire est retourné au réservoir de rétention.
Remplisseurs de tarières : Utilisé pour les poudres et les granulés Une tarière rotative (un dispositif en forme de vis) distribue une quantité mesurée de produit dans le récipient.
Remplisseurs de pesée nette : Mesurer le produit en poids plutôt qu'en volume C'est la méthode la plus précise, surtout pour les produits de grande valeur ou lorsque la densité du produit varie.

Comparaison des remplisseurs de piston et d'autres types

Choisir entre différents systèmes de remplissage nécessite un examen attentif de vos objectifs de produit et de production.

Type de remplissage	Meilleur Pour	Viscosité Gamme	Précision	Avantage clé
Remplisseur de piston	Liquides, crèmes, pâtes	Mince à très épaisse	Élevé (volumétrique)	Polyvalence et précision
Charge Gravitaire	Liquides minces comme l'eau	Faible	Modéré (Niveau)	Rentable et simple
Remplisseur de pompe	Large gamme de produits	Faible à très élevé	Élevé (volumétrique)	Gère bien les particules
Remplisseur de débordement	Liquides fluides	Faible	Haut (remplissage de niveau)	Niveau de remplissage cosmétique cohérent
Remplisseur Auger	Poudres, granulés	N/A (Produit sec)	Élevé (volumétrique)	Idéal pour les produits non liquides
Charge de pesée nette	Liquides/poudres de grande valeur	N'importe lequel	Très élevé (poids)	Précision maximale, réduit les cadeaux

Comme le montre le tableau, les remplisseurs à piston offrent un excellent équilibre entre polyvalence et précision, ce qui en fait un choix populaire pour les entreprises avec des gammes de produits diverses. Cependant, pour les produits où un niveau de remplissage visuel constant est crucial, un remplisseur de trop-plein pourrait être un meilleur ajustement. Pour les marchandises sèches, une charge de tarière est la norme.

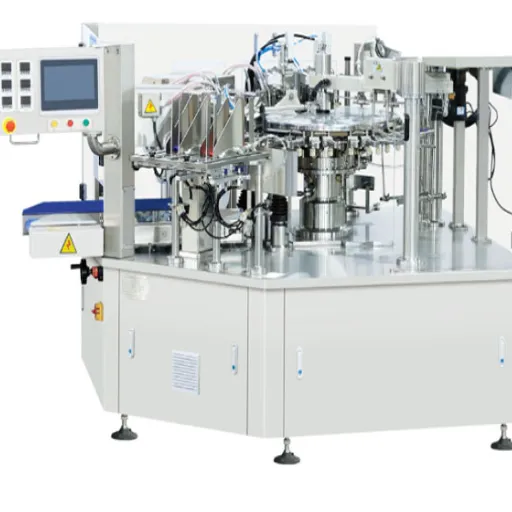

Choisir la bonne machine de remplissage pour vos besoins

Considérations clés pour choisir la bonne machine de remplissage

Avant de prendre une décision, évaluer les facteurs suivants

Caractéristiques du produit : Quelle est la viscosité de votre produit ? contient-il des particules ? est-ce corrosif ? est-ce que ça mousse ?
Type de conteneur : Quelle est la taille, la forme et le matériau de vos conteneurs (par exemple, bouteilles en verre, bocaux en plastique, sachets flexibles) ?
Vitesse de production : Quel est votre rendement requis en conteneurs par minute (CPM) ou en conteneurs par heure (CPH) ?
Exigences de précision : Quelle doit être la précision du volume de remplissage Pour les produits coûteux, il est crucial de minimiser les cadeaux.
Besoins futurs : Votre gamme de produits ou votre volume de production changera-t-elle à l'avenir ? une machine flexible peut s'adapter à la croissance.

Évaluation de vos besoins de production

Commencez par établir les objectifs de production présents et prospectifs Une mise en route peut commencer par une machine semi-automatique où les conteneurs doivent être placés manuellement D'un autre côté, une configuration plus grande nécessitera une ligne entièrement automatique et plus rapide Considérez combien de postes vous opérez et la possibilité d'expansion Il sera préférable d'investir dans une machine modulaire à mettre à niveau ultérieurement avec des têtes de remplissage supplémentaires.

Évaluation de l'efficacité et de la fiabilité des machines

Recherche de machines construites avec des matériaux de haute qualité, l'acier inoxydable étant un exemple de durabilité et de nettoyage facile pendant le fonctionnement Utilisez la considération de moins de temps d'arrêt tels que les pièces à changement rapide pour différentes tailles de conteneurs Demandez à un fournisseur potentiel des références clients et questionnez sur l'OEE (efficacité globale de l'équipement) de la machine Essentiellement, une bonne machine a un taux élevé de disponibilité, de performance, et de qualité.

Facteurs de coût dans la sélection d'une machine de remplissage

Le prix d'achat initial n'est qu'une partie du coût total de possession Considérez ces facteurs de coût supplémentaires :

Installation et formation : Le fournisseur propose-t-il une configuration et une formation sur site pour vos opérateurs ?
Entretien et pièces de rechange : Quel est le coût et la disponibilité des pièces de rechange Quels sont les calendriers d'entretien recommandés ?
Heure de basculement : Combien de temps faut-il pour faire passer la machine d'un produit ou d'un conteneur à un autre ? de longs temps de changement signifient une perte de production.
Consommation d'utilité : Quelle quantité d'électricité et d'air comprimé la machine nécessite-t-elle ?

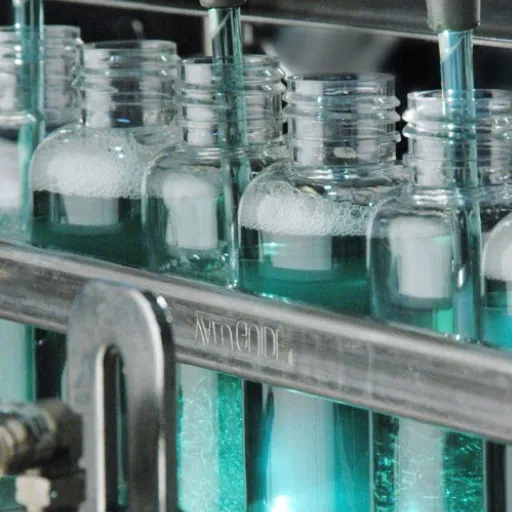

Solutions d'emballage liquide

Importance de l'emballage liquide dans les lignes de production

Un emballage liquide efficace fait plus que simplement contenir le produit Il le protège de la contamination, prolonge sa durée de conservation, fournit des informations cruciales au consommateur et améliore l'attrait de la marque sur le rayon Une ligne d'emballage bien conçue garantit que ces objectifs sont atteints de manière cohérente et rentable.

Techniques innovantes d’emballage liquide

L'industrie de l'emballage est en constante évolution Certaines innovations récentes sont notamment

Emballage flexible : Les pochettes et les sacs sont légers, réduisent l'utilisation des matériaux et offrent une commodité aux consommateurs.
Remplissage aseptique : Ce processus stérilise le produit et le récipient séparément, permettant ainsi des produits de conservation sans conservateurs.
Emballage intelligent : Les codes QR ou les balises NFC peuvent fournir aux consommateurs des informations supplémentaires, des recettes aux données de traçabilité.

Meilleures pratiques pour l'utilisation de machines de remplissage dans l'emballage

Pour tirer le meilleur parti de votre machine de remplissage, suivez ces meilleures pratiques :

Étalonnage approprié : Calibrez régulièrement la machine pour garantir la précision du remplissage et empêcher les cadeaux de produits.
Assainissement: Suivez un protocole strict de nettoyage et d’assainissement, notamment dans les industries alimentaire, des boissons et pharmaceutique.
Formation des opérateurs : Assurez-vous que les opérateurs sont parfaitement formés au fonctionnement des machines, aux procédures de sécurité et au dépannage de base.

Implémentation d'une ligne de remplissage dans votre processus de production

Étapes pour configurer une ligne de remplissage

Une configuration typique de la ligne de remplissage comporte plusieurs étapes :

Nettoyage des conteneurs : Un rince-air ou un lave-bouteilles élimine la poussière et les débris des récipients avant leur remplissage.
Remplissage: La machine de remplissage distribue le produit.
Bouchage/Scellage : Une machine de bouchage applique et serre les fermetures.
Étiquetage: Une machine à étiqueter applique des étiquettes d'information sur la marque et le produit.
Codage: Un codeur à jet d'encre ou laser imprime les numéros de lot et les dates d'expiration.
Emballage en fin de ligne : Cela inclut l'emballage du boîtier et la palettisation pour l'expédition.

Intégration de différents systèmes de remplissage

Si votre installation gère une variété de produits, vous devrez peut-être intégrer différents systèmes de remplissage Par exemple, une ligne pourrait être conçue pour accueillir à la fois un remplisseur à piston pour les produits visqueux et un remplisseur de trop-plein pour les liquides minces Cela nécessite une conception modulaire et des systèmes de convoyeurs flexibles qui peuvent être facilement reconfigurés.

Conseils de maintenance pour des performances durables

Un entretien régulier est essentiel pour maximiser la durée de vie et la fiabilité de votre machine de remplissage.

Contrôles quotidiens : Inspectez les pièces détachées, les fuites et l’usure des joints et des joints.
Lubrification: Suivez le programme de lubrification du fabricant pour toutes les pièces mobiles.
Conserver un inventaire de pièces : Stockez des pièces de rechange critiques pour minimiser les temps d'arrêt en cas de panne.
Planifiez l’entretien préventif : Travaillez avec votre fournisseur pour créer un plan de maintenance préventive basé sur l'utilisation.

Sources de référence

Comment fonctionne une machine de remplissage ? Tout ce que vous devez savoir « Explique comment les machines de remplissage déposent efficacement des quantités précises de liquide en fonction du temps, du poids ou du volume ».

Qu'est-ce que la machine de remplissage ? Tout ce que vous devez savoir 100 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 000 0000 000000 000000000000000000000000000000000000.

Types de machines de remplissage : l'explication la plus complète ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ ´ Les deplaceurs un guide detaille des divers types de machines de remplissage et de leurs applications.

Comment fonctionne une machine de remplissage « Décrit les étapes opérationnelles des machines de remplissage pour garantir un remplissage précis des conteneurs ».

Types de machines de remplissage | Guide « Discussion » explique comment les machines de remplissage automatisées améliorent l'efficacité et la précision des lignes de production.

Foire aux questions (FAQ)

Qu'est-ce qu'une machine de remplissage et comment fonctionne une machine de remplissage ?

La machine de remplissage est une pièce essentielle d'équipement utilisée dans différentes industries pour remplir des récipients avec des liquides, des poudres ou des gels Elle pourrait distribuer une certaine quantité de produit dans l'emballage sous différents systèmes allant du remplissage volumétrique, par gravité et par piston Selon le genre de machine de remplissage qu'il est, il peut être automatisé ou semi-automatisé, accélérant ainsi la chaîne de production et offrant une efficacité beaucoup plus élevée Une connaissance approfondie du processus de remplissage et des têtes de remplissage disponibles est ce qui vous permettra de sélectionner une machine qui convient le mieux à vos besoins de production.

Quels sont les différents types de machines de remplissage de liquide disponibles ?

Il existe de nombreux types de machines de remplissage de liquides : remplisseurs gravitaires, remplisseurs de pompes et machines de remplissage à piston. Chaque type, selon sa conception, remplit les liquides avec une viscosité allant de la viscosité semblable à celle de l'eau à la viscosité élevée. Pour n'en nommer que quelques-uns, ils sont utilisés pour les industries alimentaire et des boissons, chimique et pharmaceutique. Bien que choisir la machine de remplissage appropriée pour votre produit puisse très bien être plus impératif que les considérations secondaires, vous devez examiner la viscosité du liquide que vous souhaitez remplir et la quantité à produire. De cette façon, vous êtes assuré d’obtenir la machine qui répondra exactement à vos besoins de production.

Comment choisir la bonne machine de remplissage pour ma chaîne de production ?

Il y a plusieurs facteurs clés à prendre en compte lors de la sélection de la bonne machine de remplissage pour votre ligne de production La première chose à considérer est le type de produit que vous souhaitez remplir : liquide, poudre ou gel, et la viscosité de ce produit La deuxième considération est le volume et la vitesse de production Choisissez la machine qui peut répondre efficacement à vos demandes Troisièmement, vous pouvez opter pour une configuration automatique ou semi-automatique si vous pesez le prix et la main d'œuvre impliqués Simultanément, considérez les divers systèmes de remplissage et les technologies réelles afin que vous obteniez à choisir la machine qui remplira vos besoins.

Quels sont les avantages de l'utilisation de machines de remplissage automatique par rapport au remplissage manuel ?

Les machines de remplissage automatiques vont au-delà des opérations simples et revendiquent une plus grande précision, améliorant l'efficacité par rapport aux méthodes de remplissage manuelles Les machines sont configurées pour compléter toute la séquence de remplissage avec une vitesse supérieure à un taux humain acceptable, rendant la production plus rapide et réduisant le coût de la main-d'œuvre Les machines de remplissage intègrent également des systèmes de contrôle pour garantir que tous les produits sont remplis avec précision - ils ne sont pas trop remplis, ni sous-remplis. Les machines automatiques, par nature, géreront la production en grand volume, tandis que de nombreuses implémentations sont adaptées à l'utilisateur pour répondre aux exigences opérationnelles individuelles. Par conséquent, elles s’intègrent parfaitement aux préoccupations commerciales pour lesquelles une mise à l’échelle des opérations est envisagée.

Quels facteurs dois-je prendre en compte lors de la sélection d’un type de machine de remplissage ?

Lors du choix d'une machine de remplissage, il faut tenir compte de facteurs tels que la nature du produit, c'est-à-dire le liquide, la poudre ou le gel ; la viscosité du produit ; et la taille du récipient Les exigences de volume de production et de vitesse de production décideront si semi-automatique ou entièrement automatique sont choisis Il faut également tenir compte de l'entretien de la machine et de l'entretien, ou de la disponibilité des pièces de rechange pour la machine de remplissage La connaissance de ces considérations aidera à choisir une machine de remplissage qui convient à vos objectifs de production et à vos capacités opérationnelles.

En quoi les machines de remplissage à piston diffèrent-elles des autres types de machines de remplissage ?

Les machines de remplissage de piston manipulent des viscosités élevées avec une précision absolue du niveau de remplissage Contrairement aux remplisseurs de gravité ou de pompe qui distribuent leur contenu en utilisant la gravité ou la pression, les remplisseurs de piston utilisent un piston pour aspirer et distribuer avec précision un volume donné de liquide Les produits nécessitant une mesure exacte leur conviennent parfaitement : gels et produits alimentaires. De plus, les machines de remplissage de piston peuvent être adaptées au niveau de production requis-manuel, semi-automatique ou entièrement automatique, s'insérant ainsi directement dans n'importe quel environnement de fabrication.
