ما هو فاصل التصفية؟ نظرة ثاقبة لأهميته في الصناعات الحديثة
محتويات
يعرض
لا يقتصر الأمر على أن نقاء الغاز والتيار السائل لا غنى عنه في الأنشطة الصناعية الحديثة فحسب، بل إنها أيضًا مسألة تتعلق بالسلامة والكفاءة والبيئة حيث أنها نقية للغاية. حتى الكميات الصغيرة من الشوائب مثل المواد الصلبة والسوائل والهباء الجوي يمكن أن تؤدي إلى قدر كبير من الضرر للمعدات النهائية، أي إنفاق مبالغ هائلة من المال على الإصلاحات وعدم القدرة على العمل على الإطلاق. في الصناعات المختلفة، تعتبر نظرية فواصل المرشح ذات أهمية كبيرة لأنها الخطوة الأولى لمنع الأعطال الميكانيكية ومشاكل جودة المنتج. وتتناول المناقشة طبيعة الفاصل ومبادئه التشغيلية وأهميته على مستوى الصناعة.
فهم فواصل التصفية
تعريف ووظيفة فاصل التصفية
فاصل المرشح عبارة عن وعاء ضغط يتكون من عدة خطوات لفصل عملية الترشيح. تم تصنيعه لأخذ الغازات ذات الشوائب متعددة المستويات وإزالة الجزيئات والسوائل بشكل فعال. تعمل الآلة من خلال الجمع بين الجزيئات الصلبة المفلترة ميكانيكيًا والسوائل التي يتم جلبها إلى بعضها البعض في عملية الدمج حتى يمكن إزالة السوائل الناتجة بسهولة من الغاز المتدفق.
كيف يعمل فاصل الفلتر في معالجة الغاز
تتضمن العملية داخل فاصل المرشح عادةً مرحلتين أو ثلاث مراحل متميزة
- المرحلة الأولى (المدخل والفصل): يدخل تيار الغاز الخام إلى الفاصل، حيث تنخفض سرعته. يسمح هذا التباطؤ الأولي للجزيئات الصلبة الأكبر والقطرات السائلة بالسقوط من تيار الغاز بسبب الجاذبية. ثم يتدفق الغاز عبر سلسلة من عناصر المرشح.
- المرحلة الثانية (الترشيح والدمج): يمر الغاز عبر عناصر تجميع المرشح عالية الكفاءة. تم تصميم هذه العناصر لالتقاط الجزيئات الصلبة الدقيقة وتسهيل اندماج القطرات السائلة الصغيرة. ومع اندماج القطرات، فإنها تنمو في الحجم والوزن.
- المرحلة الثالثة (الفصل والمنفذ): تتم بعد ذلك إزالة قطرات السائل الأكبر حجمًا والمجمعة من تيار الغاز. يتم تحقيق ذلك غالبًا باستخدام مزيل رذاذ الريشة أو وسادة شبكية سلكية، والتي تلتقط السائل وتوجهه إلى حوض للتجميع والإزالة. ثم يخرج الغاز النظيف والجاف من الفاصل من خلال فوهة المخرج.
دور الترشيح في إنتاج الغاز النظيف
يعد إنتاج الغاز النقي أمرًا مهمًا للعديد من الأغراض الصناعية. أحدها في قطاع الغاز الطبيعي، حيث يمكن للملوثات أن تقلل من القيمة الحرارية للغاز، وتضر بخطوط الأنابيب والضواغط، وتخلق مشاكل تتعلق بالسلامة. فواصل الترشيح هي الجهات الفاعلة الرئيسية في هذه العملية لأنها هي التي تضمن توافق الغاز مع متطلبات الجودة لمختلف أنواع تطبيقاته (النقل والمعالجة والبيع) عن طريق إزالة الملوثات. وهذا لا يعني فقط أن آلات المصنع باهظة الثمن ستبقى لفترة طويلة ولكن أيضًا أن تشغيل محطة معالجة الغاز بأكملها سيكون أسهل بكثير وأكثر ثقة مع تحسين كفاءة العملية أيضًا.

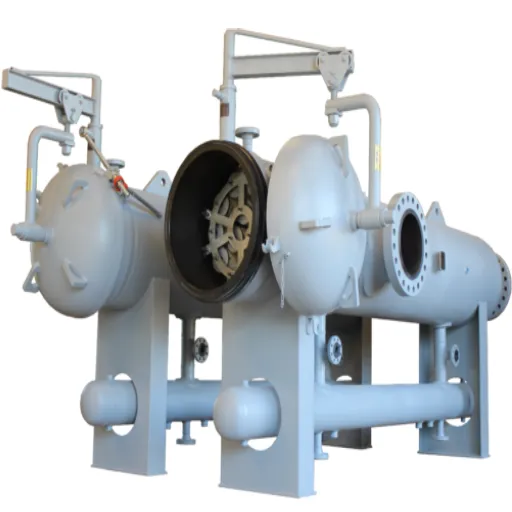

أنواع فواصل التصفية
دمج فواصل التصفية
فواصل مرشح الاندماج هي أجهزة عالية الكفاءة مصممة لإزالة الهباء الجوي السائل الدقيق جدًا والجسيمات الصلبة من تيارات الغاز. يستخدمون عناصر مرشح اندماج خاصة تتسبب في اندماج قطرات سائلة مجهرية في قطرات أكبر.
- كيف يعملون: يتحرك الغاز من داخل عناصر المجمع نحو الخارج. عندما يتحرك الغاز عبر وسط المرشح، يتم التقاط الجزيئات الصلبة بينما تصطدم قطرات صغيرة من السائل وتشكل قطرات أكبر. تنتقل هذه القطرات الكبيرة بعد ذلك إلى سطح المرشح الخارجي، وتنزل إلى حوض للتجميع، ويتم التخلص منها.
- التطبيقات: يتم استخدامها على نطاق واسع في التطبيقات التي تتطلب درجة نقاء غاز عالية للغاية، مثل حماية الضواغط والتوربينات وطبقات المحفزات. كما أنها ضرورية في المراحل الأولى من تجفيف الجليكول ووحدات معالجة الأمينات.
شرح فواصل مرشح الغاز
تم تصميم فواصل مرشحات الغاز، والتي يشار إليها غالبًا باسم مرشحات الغاز الجاف، في المقام الأول لإزالة الملوثات الصلبة مثل الصدأ والقشور والغبار من تيار الغاز. في حين أن لديهم بعض القدرة على إزالة السوائل، فإن وظيفتهم الرئيسية هي ترشيح الجسيمات الصلبة.
- كيف يعملون: تستخدم هذه الوحدات عناصر مرشح على شكل خرطوشة لالتقاط الجسيمات الصلبة. يتدفق الغاز عبر هذه العناصر، ويتم الاحتفاظ بالمواد الصلبة على وسائط المرشح. التصميم أبسط من تصميم فاصل مرشح الاندماج.
- التطبيقات: يتم استخدامها بشكل شائع لحماية العدادات والمنظمين والمعدات الأخرى حيث يكون الاهتمام الأساسي هو الحطام الصلب بدلاً من ترحيل السوائل. غالبًا ما يتم تركيبها في نقاط نقل الاحتجاز وخطوط إمداد غاز الوقود.
مقارنة بين أنواع فواصل التصفية المختلفة
يعتمد الاختيار بين فواصل مرشح الغاز المدمجة والقياسية على الاحتياجات المحددة للتطبيق.
أهمية فواصل المرشحات في صناعة الغاز الطبيعي
تعزيز جودة الغاز باستخدام فواصل فلتر الغاز الطبيعي
يحتوي الغاز الطبيعي المستخرج من الخزانات عادةً على مزيج من الهيدروكربونات والماء والمواد الصلبة (مثل الرمل والصخر الزيتي) والشوائب الأخرى. وللتخلص من هذه الملوثات، يتم تركيب فواصل مرشحات الغاز الطبيعي في مواقع مختلفة في نظام المعالجة. تلعب الفواصل دورًا مهمًا في الحفاظ على جودة الغاز، أي:
- منع تكوين الهيدرات: تمنع إزالة بخار الماء تكوين هيدرات الغاز الصلب، والتي يمكنها سد خطوط الأنابيب والصمامات، خاصة في الظروف الباردة.
- زيادة قيمة التدفئة: يتمتع الغاز النظيف والجاف بقيمة تسخين أعلى وأكثر اتساقًا (القيمة الحرارية)، وهو أمر بالغ الأهمية لقيمته التجارية.
- حماية العمليات النهائية: تتطلب عمليات مثل التسييل (للغاز الطبيعي المسال) والتجزئة غازًا نقيًا للغاية للعمل بكفاءة وأمان.
التأثير على السلامة والكفاءة في معالجة الغاز
إن استخدام فواصل المرشح له تأثير مباشر على سلامة وكفاءة عمليات معالجة الغاز.
- أمان: ومن خلال إزالة الملوثات، تقلل الفواصل من خطر التآكل في خطوط الأنابيب وأوعية الضغط، مما قد يؤدي إلى تسربات أو أعطال كارثية.
- كفاءة: يسمح الغاز النظيف للمعدات مثل الضواغط والتوربينات بالعمل بأعلى أداء، مما يقلل من استهلاك الوقود ومتطلبات الصيانة. يؤدي التشغيل المتواصل إلى زيادة توافر المحطة وإنتاجيتها.
دراسات الحالة: تطبيقات ناجحة لفصل التصفية
شهدت العديد من الشركات تغييرات ملحوظة للغاية عند تركيب آلات فصل المرشحات عالية الكفاءة الأعلى تقييمًا. ومن الأمثلة على ذلك المصدر الكبير لمعالجة الغاز الذي أبلغ عن انخفاض قدره 50% في الأموال المخصصة للحفاظ على عمل الضواغط بعد تركيب بطارية فواصل المرشح فائقة الاندماج. كانت هناك أيضًا حالة منصة بحرية توقفت عن الإغلاق كثيرًا وخفضت مشكلة ترحيل السوائل عن طريق تحديث نظام الفصل الخاص بها. ونتيجة لذلك، شهدت المنصة زيادة كبيرة في العائد السنوي. وتشير كل هذه الحالات إلى الفوائد المالية، وليس فقط الفوائد التكنولوجية، التي تجلبها تكنولوجيا الترشيح الصحيحة.

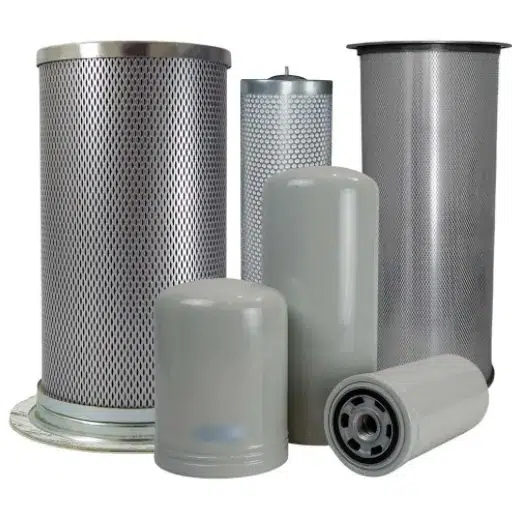

تستخدم فواصل التصفية في مختلف الصناعات
تطبيقات في قطاع النفط والغاز
إلى جانب معالجة الغاز الطبيعي، تعد فواصل المرشحات أمرًا بالغ الأهمية في مجالات أخرى من صناعة النفط والغاز
- المصافي: يتم استخدامها لتنظيف الهيدروجين وغازات المعالجة الأخرى المستخدمة في وحدات المعالجة الهيدروجينية والإصلاح التحفيزي.
- المنصات البحرية: تقوم الفواصل بإزالة السوائل والمواد الصلبة من تيارات الغاز عند رأس البئر لحماية خطوط الأنابيب تحت سطح البحر ومرافق المعالجة العلوية.
- مصانع البتروكيماويات: أنها تضمن نقاء غازات المواد الأولية المستخدمة في إنتاج البلاستيك والأسمدة والمواد الكيميائية الأخرى.
فواصل التصفية في معالجة المياه
في معالجة المياه، يتم استخدام فواصل المرشح في عمليات مثل التهوية ومعالجة غاز الهاضم. فهي تحمي المنافيخ والمعدات الأخرى من الرطوبة والجسيمات الموجودة في الهواء أو تيارات الغاز الحيوي. وهذا يضمن موثوقية المعدات المستخدمة في عمليات المعالجة البيولوجية واستعادة الطاقة من النفايات.
الاستخدامات الناشئة في الطاقة المتجددة
لقد فتح التحول إلى مصادر الطاقة المتجددة تطبيقات جديدة لتكنولوجيا فصل المرشحات.
- الغاز الحيوي/الغاز الطبيعي المتجدد (RNG): الغاز الحيوي الخام الناتج عن أجهزة الهضم اللاهوائية مشبع بالماء ويحتوي على ملوثات ضارة مثل السيلوكسانات. تعتبر فواصل المرشحات ضرورية لتنظيف الغاز الحيوي قبل استخدامه لتوليد الكهرباء أو ترقيته إلى RNG بجودة خطوط الأنابيب.
- إنتاج الهيدروجين: في إنتاج الهيدروجين الأخضر عن طريق التحليل الكهربائي، يتم استخدام فواصل المرشح لتجفيف غاز الهيدروجين وإزالة أي إلكتروليت محبوس، مما يضمن نقائه للتخزين أو الاستخدام في خلايا الوقود.

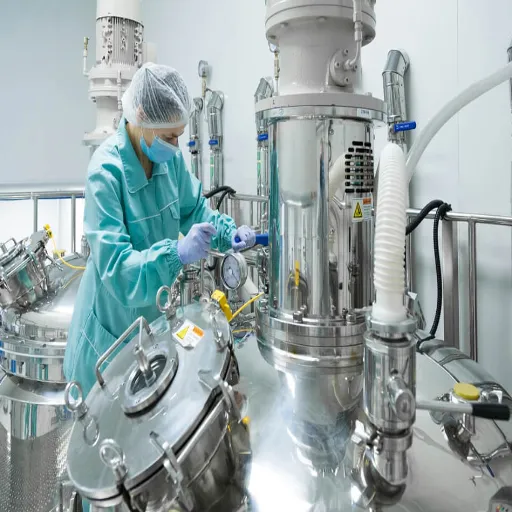

الاتجاهات المستقبلية في تكنولوجيا فصل المرشح
الابتكارات في تقنيات الترشيح
يركز البحث والتطوير على إنشاء وسائط ترشيح وتصميمات فاصلة أكثر تقدمًا.
- المواد المتقدمة: ويجري تطوير مواد بوليمر ومركبة جديدة لعناصر الترشيح التي توفر كفاءة أعلى، وانخفاضًا أقل في الضغط، ومقاومة كيميائية أفضل.
- ديناميات الموائع الحسابية (CFD): يستخدم المهندسون نمذجة عقود الفروقات لتحسين ديناميكيات التدفق الداخلي للفواصل، والقضاء على المناطق الميتة وتحسين أداء الفصل.
- تصاميم مدمجة: هناك طلب متزايد على أنظمة الفصل الأصغر حجمًا والأخف وزنًا، خاصة للتطبيقات البحرية والوحداتية. تتيح الابتكارات في المكونات الداخلية تصميمات أكثر إحكاما وكفاءة.
اعتبارات الأثر البيئي والاستدامة
تعد الاستدامة محركًا رئيسيًا في تطور تقنية فاصل المرشح. يركز المصنعون على:
- خفض الانبعاثات: تعمل الفواصل عالية الكفاءة على تقليل ترحيل الهيدروكربونات والمركبات العضوية المتطايرة الأخرى (VOCs) إلى الغلاف الجوي.
- كفاءة الطاقة: تعمل التصميمات التي تقلل من انخفاض الضغط على تقليل استهلاك الطاقة للضواغط والمنافيخ، مما يقلل من البصمة الكربونية للعملية برمتها.
- المواد القابلة لإعادة التدوير: أصبح استخدام المكونات القابلة لإعادة التدوير أو القابلة لإعادة الاستخدام في عناصر المرشح أكثر شيوعًا، مما يقلل من النفايات الناتجة عن أنشطة الصيانة.
توقعات نمو السوق والتقدم التكنولوجي
هناك اتجاه تصاعدي في الطلب على فواصل المرشحات في السوق العالمية والذي من المتوقع أن يستمر بسبب زيادة الطلب على الطاقة، وانتشار شبكات الغاز الطبيعي، وحدوث مصادر الطاقة المتجددة مثل الغاز الطبيعي المضغوط والهيدروجين. في الوقت القادم، سيكون تركيز التقدم التكنولوجي على الفواصل التي ليست ذكية فحسب، بل مجهزة أيضًا بأجهزة استشعار وتحليلات لمراقبة الأداء بشكل مستمر، والتنبؤ باحتياجات الصيانة، وإجراء التغييرات تلقائيًا وفقًا لحالة عملية وحدات الفصل. وبالتالي، فإن التكنولوجيا الرقمية والتكامل التالي لن يؤدي فقط إلى أداء وكفاءة أعلى في عملية الفصل، بل سيكون أيضًا أنظمة أكثر موثوقية.
المصادر المرجعية
ما هو فاصل التصفية؟ 10- يشرح غرض ووظيفة فواصل المرشح في إزالة الملوثات من الغازات أو السوائل في البيئات الصناعية.
كيف يعمل فاصل التصفية يقدم الشكل 1 شرحًا تفصيليًا لآلية عمل فواصل المرشح، خاصة في تطبيقات النفط والغاز.
دور فواصل المرشحات في ضمان معالجة الغاز النظيف ar يسلط الضوء على أهمية فواصل المرشح في تحسين جودة الغاز والكفاءة التشغيلية.
لماذا تعتبر فواصل المرشح ضرورية لمعالجة الغاز الطبيعي يناقش PREF كيف تضمن فواصل المرشح نقاء الغاز عن طريق القضاء على الملوثات الضارة.
الدور الأساسي لفواصل الزيت والماء في العمليات الصناعية oref يركز على دور الفواصل في معالجة مياه الصرف الصحي، ويعرض تطبيقاتها الصناعية الأوسع.
الأسئلة المتداولة (الأسئلة الشائعة)
ما هو فاصل المرشح وكيف يعمل؟
فاصل المرشح عبارة عن آلة متطورة تم تصميمها للتخلص من الشوائب الصلبة والسائلة من تيار الغاز. يعمل فاصل المرشح عن طريق السماح للغاز بالدخول إلى الفاصل حيث توجد عملية ترشيح على مرحلتين. في المرحلة الأولى، باستخدام وسط يلتقط الشوائب، تقوم وسائط المرشح بإزالة القطرات الكبيرة والجزيئات الصلبة. ومع ذلك، تركز المرحلة الثانية على مزيد من التنقية، وبالتالي تزيل حتى آخر قطرات السائل والهباء الجوي. ويحدث هذا للسماح للغاز بالتدفق إلى وجهته فقط كتيار غاز نظيف، وهو ما كان دائمًا، بطرق مرهقة، متطلبًا للجودة والسلامة.
ما هي أنواع المرشحات المستخدمة في فواصل المرشح؟
تم تجهيز فواصل المرشحات بأنواع مختلفة من المرشحات لترشيح الغاز بشكل مناسب. من بين أنواع المرشحات المستخدمة غالبًا مرشحات الدمج، التي تحبس قطرات السائل وتفصلها، ومرشحات الجسيمات، التي تلتقط الجزيئات الصلبة. وحدات الترشيح هذه قابلة للتعديل إما بطريقة أفقية أو رأسية، اعتمادًا على الحاجة الخاصة للتطبيق ومتطلبات محطة الغاز. كل نوع من هذه المرشحات له نفس القدر من الأهمية لنقاء الغاز والتشغيل الآمن للمعدات النهائية عن طريق حمايته من الصدأ أو التآكل الناجم عن وجود الملوثات.
كيف تعمل فواصل مرشحات الغاز في خطوط أنابيب الغاز الطبيعي؟
تمثل فواصل المرشحات المكونة من الغاز جزءًا كبيرًا من نظام خطوط أنابيب الغاز الطبيعي من خلال ترشيح الشوائب المختلفة التي قد تعيق جودة الغاز. أثناء امتصاص الغاز إلى الفاصل، فإنه يمر عبر وحدة ترشيح مزودة بوسائط ترشيح مختلفة لجمع قطرات السائل والجزيئات الصلبة. عادةً، يتم ذلك على مرحلة أو مرحلتين من المرشحات حيث يتم أيضًا التقاط قطرات أكبر وبالتالي يُسمح فقط بتدفق الغاز النظيف. يعد فصل السوائل بواسطة الوحدات مفيدًا أيضًا في الضواغط والمعدات النهائية الأخرى بحيث تحافظ على مستويات كفاءتها العالية.
ما أهمية فاصل مرشح الغاز الطبيعي في محطات معالجة الغاز؟
فاصل مرشح الغاز الطبيعي هو جهاز يجب أن يكون موجودًا في محطات معالجة الغاز لأنه يضمن إزالة الملوثات الصلبة والسائلة من تدفق الغاز. تعد عملية إزالة الملوثات هذه عملية رئيسية جدًا لغرض معايير صناعة الحرارة وسلامة النظام وكفاءة التشغيل، حيث تتأثر جميع هذه العوامل الثلاثة الرئيسية بشكل مباشر بالعملية. يعمل كدرع للمعدات الموجودة بعده عن طريق فصل قطرات السائل والهباء الجوي، وبالتالي منعها من الدخول إلى المعدات وبالتالي التسبب في تلفها. كما أنه يلعب دورًا رئيسيًا في تحسين أداء النظام ليس فقط من خلال إعطاء حمل أقل على النظام ولكن أيضًا من خلال إعطاء مدخل لا يحتوي على الجزيئات الكبيرة أو اللزجة، مما يعني أن هناك حاجة ماسة إليه في معالجة الغاز الطبيعي.
كيف يعمل نظام الترشيح في فاصل المرشح؟
يتم إنشاء آلية الترشيح في فاصل المرشح بغرض إزالة الملوثات بكفاءة من تيار تدفق الغاز. في البداية، عندما يدخل الغاز إلى الفاصل، يكون هناك وسط مرشح يمنع مسار مرور الجزيئات والقطرات الأكبر حجمًا. إنها في الغالب مرحلة ترشيح أولية. ثم في المرحلة الثانية، تكون المكونات المستهدفة لدينا عبارة عن قطرات أصغر بكثير من الشوائب السائلة والصلبة، وبالتالي تأمين تيار غاز أنظف. وبالتالي تصبح عملية الترشيح برمتها شاملة للغاية: التنقية ضرورية للغاية في الحالات التي يحتاج فيها المرء إلى غاز نظيف لأسباب تتعلق بالسلامة والكفاءة.
ما هي الصيانة المطلوبة لفواصل المرشح؟
تعد الصيانة المتسقة لفاصل المرشح ضرورية حتى تعمل المعدات في أفضل حالاتها. ويتكون من فحص دوري لوسائط المرشحات لتجنب انسدادها بالكامل وضمان تشغيلها بالكامل. بسبب تدفق الغاز ومستوى التلوث، قد تحتاج عناصر المرشح إلى التغيير ويجب أن يتم ذلك كل ساعة. تعد ملاحظة التآكل أو تآكل الأوعية الفاصلة جانبًا مهمًا آخر يجب الاهتمام به لتجنب التسربات وضمان السلامة التشغيلية للمحطة. تعد الصيانة المناسبة عنصرًا مهمًا لأنها تضمن أن يعمل فاصل المرشح بكفاءة وإزالة الشوائب التي بدورها ستؤدي إلى عمر أطول للمعدات النهائية.
